CST710埋入式混凝土腐蝕傳感器是一款實時在線監測鋼筋混凝土腐蝕的設備，采用一體式設計，將采集儀和多功能腐蝕監測探頭集成為一體，預埋入混凝土中進行監測，可以實時監測混凝土電阻率、Cl^-濃度、pH值、半電池電位和鋼筋銹蝕速率等參數。廣泛用于建筑、公路和橋梁隧道結構中混凝土內鋼筋混凝土腐蝕速率的在線監測。CST710是工業現場監測鋼筋腐蝕和混凝土化學環境參數、預示鋼筋混凝土結構耐久性、安全性及服役壽命的有力工具。

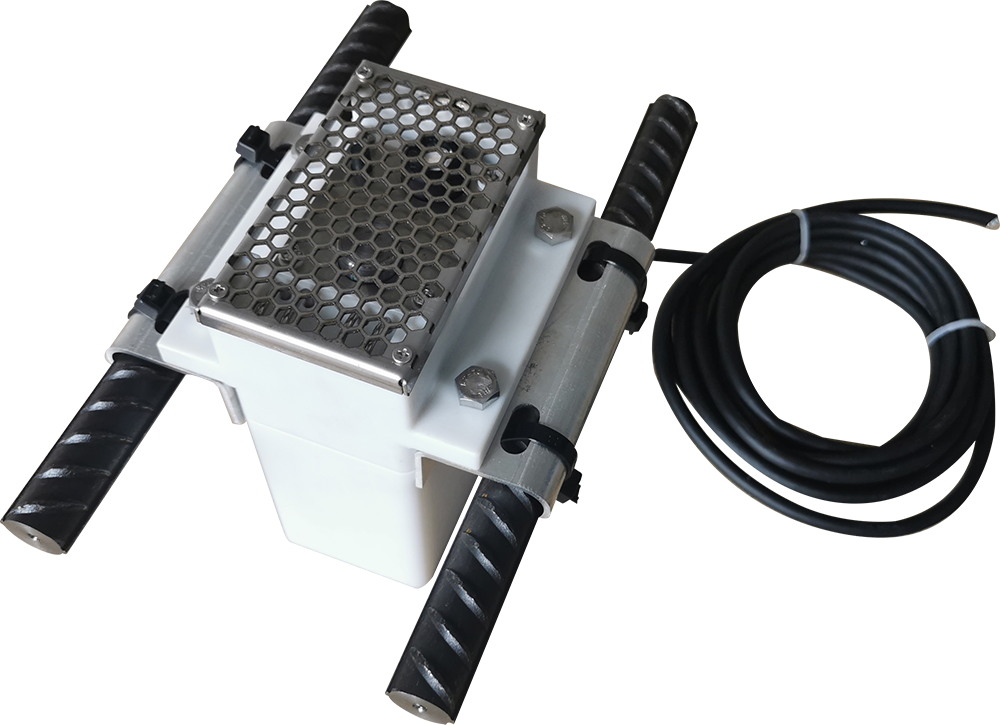

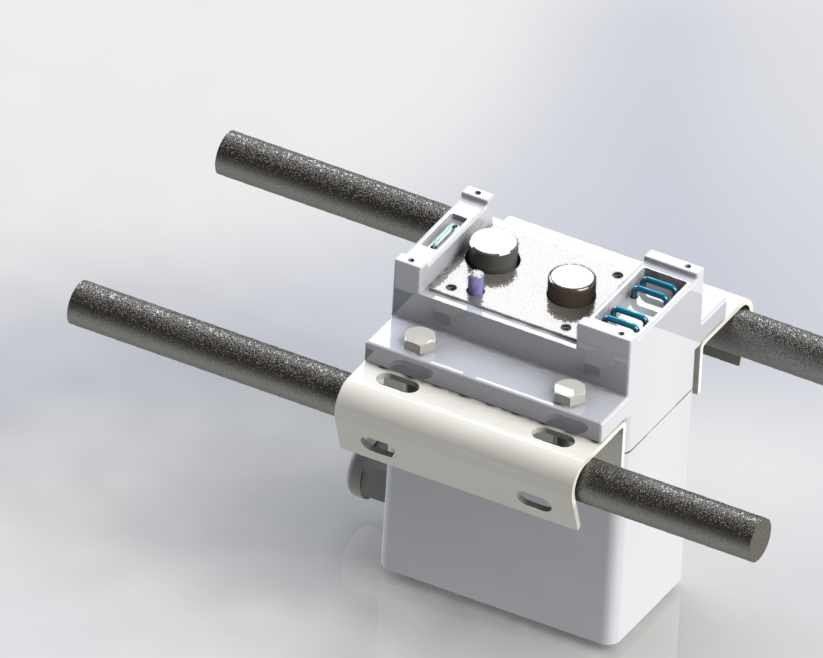

圖1. CST710埋入式混凝土腐蝕傳感器

　　CST710埋入式混凝土腐蝕傳感器可以通過DC12V電源適配器實現交流供電。通過PC機可以對儀器的測量參數以及自動測量間隔進行配置，測量結果自動保存在非易失性存儲器內。用戶可以也通過CST620數據下載器將測量數據下載到PC機，實現數據分析和繪圖處理，或者采用CST610無線數據收發裝置將數據傳輸至云端，通過網頁訪問顯示。
　　其一體式多功能鋼筋混凝土腐蝕監測探頭，集pH探針、Cl^-探針、電化學三電極于一體，結構緊湊，安裝方便，不僅能現場無損地同時監測混凝土中pH值和Cl^-濃度，并且可檢測混凝土中鋼筋狀態和腐蝕速度，已成為工業現場監測鋼筋腐蝕和混凝土化學環境參數、預示鋼筋混凝土結構耐久性、安全性及服役壽命的有力工具。復合探頭內置長效MnO₂參比電極、Cl^-離子選擇電極、電導電極、腐蝕測量電極和溫度傳感器，可埋入混凝土結構內，用于混凝土結構健康狀態的長期監測。

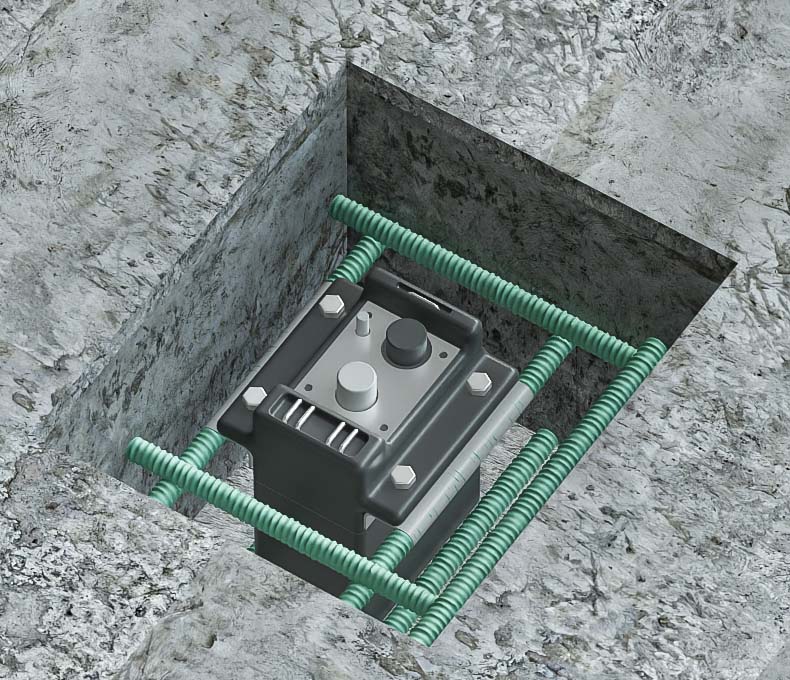

圖2. CST710埋入式混凝土腐蝕傳感器安裝示意圖


　　應用領域

　　采用預埋式混凝土監測復合探頭，可用于建筑、公路和橋梁結構中混凝土內Cl^-濃度、溫度、pH值、半電池電位、電阻率測量以及鋼筋銹蝕速率的巡檢。微機控制，全自動測量。

　　
　　儀器配置

　　1）CST710埋入式混凝土腐蝕傳感器1臺
　　2）CSKit腐蝕監測軟件1套

　　管理軟件

　　CST710埋入式混凝土腐蝕傳感器可以通過PC端管理軟件來實現數據分析以及儀器參數配置。該管理軟件通過統一的界面管理多臺CST710，各儀器通過其內置序列號相互區別。
　　每臺儀器可以最多設置1個獨立的復合探頭參數，測量數據基于獨立的內存區塊儲存在測試儀內存中，并可通過管理軟件上傳到PC端數據庫中，以圖形或表格方式顯示測量值。
　　本軟件界面主要包括：菜單欄、工具欄、項目窗口、屬性窗口、表格窗口、圖形窗口(如圖3)。窗口拖動與布局：界面中所有窗口均可以根據用戶需要進行拖動、?？俊㈦[藏和重置布局。

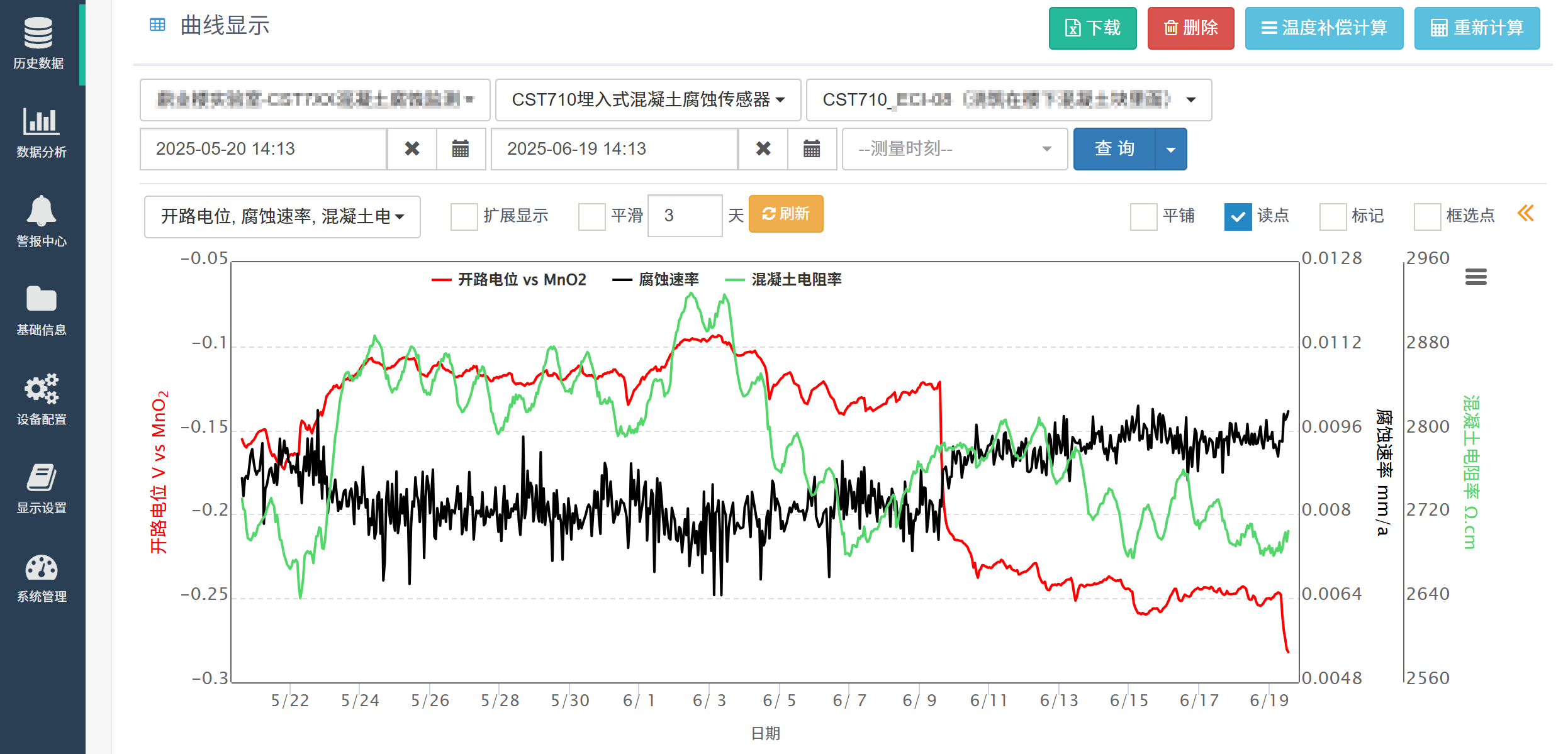

圖3. CSkit 腐蝕監測軟件界面
